一、产品说明

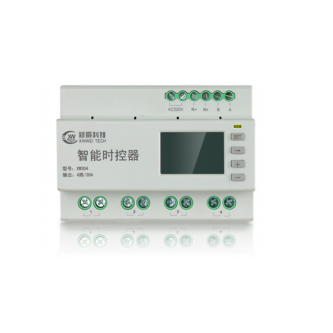

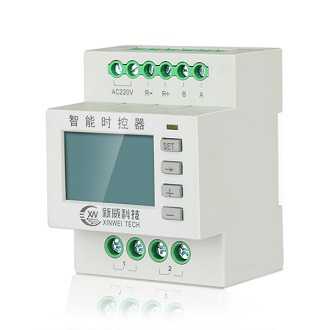

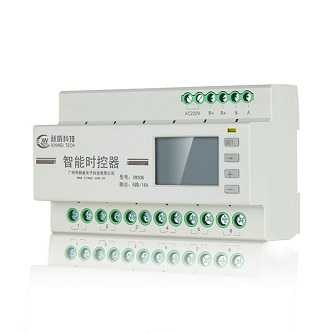

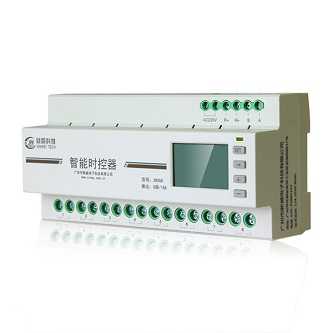

        XW系列智能回路控制器是基于ModBUS标准RS485通讯协议、自动控制、网络通信等多方面技术组成的智能控制管理系统。集定时控制、经纬控制、光控控制等功能于一体的灯控系统，控制方式智能灵活，从而达到良好的节能效果、有效延长灯具的寿命、管理维护方便、改善工作环境和提高工作效率。大端子接线，方便简单。

 应用范围：路灯照明、景观灯、广告灯箱、霓虹等照明设施

二、功能特点

  1、智能定时：每回路带4段开关时间设置，可单独设置单独控制

  通过灯控平台可非常方便地在线设置时间控制模式，控制器每个回路可设置4个时间段，既可选择一般意义上的定时功能控制，也可选择按经纬时间控制，或者两种时控模式的逻辑组合；

  2、经纬控制：根据设置好的经纬度计算日出日落时间后来控制路灯亮灭

    ①经纬度功能克服了传统时控设置固定开关灯时间的缺点，内嵌高精度实时日历和时钟，根据地球自转和公转的规律，自动高精度计算当地当天的天黑天亮时间，无需定期人工调节，自动调整控制时间，计算精确度高，全球适用；

    ②传统定时功能只能根据固定时间执行开关灯，容易造成天黑未开灯，天亮未关灯的不良现象。经纬控制功能灵活自动调整控制每天开关灯时间，随季节变化合理控制，即达到了节能节电效果，又实现了城市功能现代化管理目的；

    ③智能回路控制器具有半夜灯、全夜灯功能，达到适度照明的同时又能实现节电节能的目的。

  3、光控控制：自动感应当前环境光照值，在阴雨天及天黑时自动开启照明

    ①控制器配套外置的光控探头，光照度控制动作点设定范围广：0—999Lux（勒克斯），开关灯时间由探头根据事先设置的光照度进行控制；

    ②光控输出回路可任意定义：根据需要可以在输出回路中任意指定哪路或几路为光控节能输出，输出定义灵活；

    ③光控功能和时控功能同时开启或关闭可任意独立控制

  4、带标准RS485通讯接口，可接入灯控平台，实现远程控制管理

    ①RS485通讯接口接入网关，通过网关接入本地或云端灯控平台，实现有线远程集中管理控制；

    ②可接入无线数据透传模块，无线数据透传模块内置物联网卡，通过无线网络与云服务器连接，实现无线远程控制；

  5、断电记忆保存：市电断电后，控制器能保持原有的设置数据，来电就能正常工作

      停电自动转入关断状态，重新通电后，可记忆断电前设置的各种对码和情景模式，方便用户管理使用；

  6、启动延时：避免多回路同时启动造成对电网的冲击

      时控器具备多回路延时启动功能，避免同时启动造成对电网的冲击，每路延时范围0-9S；

  7、独立使用

     多回路输出控制，保证各输出回路相互隔离，独立使用，互不干扰。

  8、控制方式

     带手动开关控制，支持远程集中管理控制；

  9、安全可靠，数据传输性高

     控制器集数据采集、传输、存储于一体，保证数据的精准度；

 10、其它

      安装方式：导轨式安装（标准35mm）

      工作电压：AC 220V  50HZ

      工作环境：-20℃-70℃

三、产品选型
